橡膠對鋁蜂窩板性能的影響。

發(fā)布時間：2021-05-07 16:29:02瀏覽次數(shù):2752

橡膠對鋁蜂窩板性能的影響。

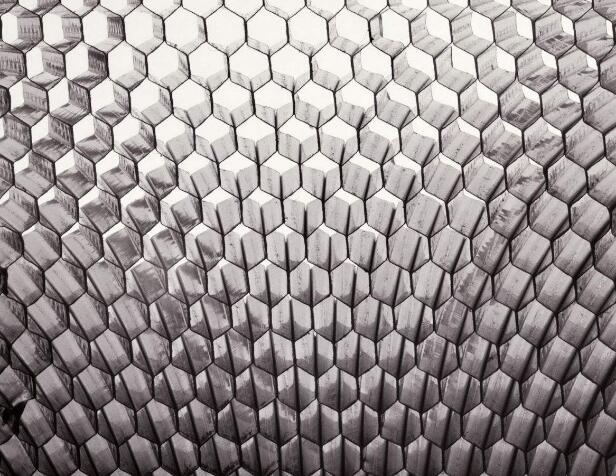

鋁蜂窩板材在工業(yè)上應(yīng)用是一種廣-泛的有色金屬結(jié)構(gòu)材料，同時在其它行業(yè)和領(lǐng)域也得到了廣泛的應(yīng)用，那么，粘合劑對鋁蜂窩板材的影響有哪些？

一、鋁蜂窩板材由聚氨酯、環(huán)氧樹脂類室溫固化膠粘劑制成，粘合強(qiáng)度低，對一個邊長為4mm，板厚為1mm，總厚度為10mm的鋁蜂窩板材而言，其180°剝離強(qiáng)度約為4N/mm。這類鋁質(zhì)蜂窩板的粘接性、耐候性都很差，使用一年后粘接性能明顯下降。用此工藝制作的鋁蜂窩板不適合戶外使用，但可以作為室內(nèi)裝飾隔板。

二、鋁蜂窩板采用環(huán)氧膠膜法生產(chǎn)的鋁蜂窩板，具有較低的粘接強(qiáng)度，對于邊長為4mm、面板厚度為1mm、總厚度為10mm的鋁蜂窩板，180°剝離強(qiáng)度測量值約為4N/mm，但粘接性能耐候性較好，使用1年后剝離強(qiáng)度下降不大。其不足之處是鋁蜂窩板的粘結(jié)層比較脆，在長時間振動后會出現(xiàn)分層現(xiàn)象。

三、鋁蜂窩板用熱塑性膠膜連續(xù)復(fù)合工藝生產(chǎn)的鋁蜂窩板，其粘接強(qiáng)度為前2種工藝生產(chǎn)的鋁蜂窩板的3-5倍，對正六邊形蜂窩芯，邊長為4mm，面板厚度1mm，總厚度10mm的鋁蜂窩板，經(jīng)180°剝離測試強(qiáng)度為18N/mm。它的粘接性、耐候性良好，使用一年后，剝離強(qiáng)度下降不大。
